滤波电抗器系列
该电抗器分为三相和单相两种，均为铁芯干式。铁芯采用优质低损耗冷轧硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧板作间隔，以保证电抗器气隙在运行过程中不发生变化。线圈采用F级或H级漆包扁线绕制，线圈和铁芯组装后，经过预热→真空浸漆→热固化工艺流程，使线圈和铁芯牢固地结合在一起，不但减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全的运行。电抗器的紧固件全部采用无磁性材料，不但保证了滤波效果还提高了品质因数。
咨询
产品详情及特点
产品简述：
现代电力电子设备的大量使用产生的非线性电流正以谐波的方式影响电网并加重电网污染，并导致电容器、变压器及传输设备过载并故障，对测量、传动，计算等设备产生严重干扰，谐振及电压畸变还造成供用电事故。电容器与滤波电抗器串联后谐振频率将低于系统最低（一般为5次及7次），使其在工频下呈容性，以改善功率因数，而在谐振频率下呈感性，从而防止并联谐振并无放大谐波之虑，良好的阻抗匹配后，电容器组可吸收谐波电流（如5次）30%-60%。
使用条件：
户内安装：海拔≤2000m
环境温度：-25℃～+45℃，相对湿度≤90%
周围无有害气体，导电性尘埃
周围环境应有良好的通风条件，如装在柜内，应加装通风设备
技术参数：
工作电压：400V~1140V;
绝缘水平：3KV/min;
温升限值：铁芯80K、线圈90K；
过电流能力：1.35In；
线性度：在1.8In下≥0.95；
温度保护：100℃过热开关（常闭式）；
噪 声：＜45dB；
常用电抗率：5.6%、7%、13%、14%。

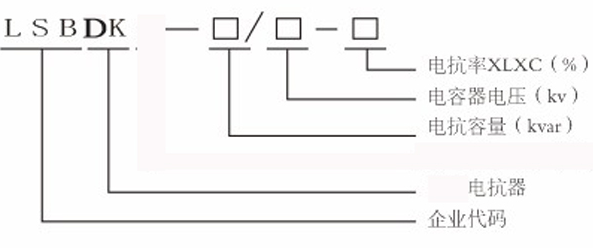

型号说明：

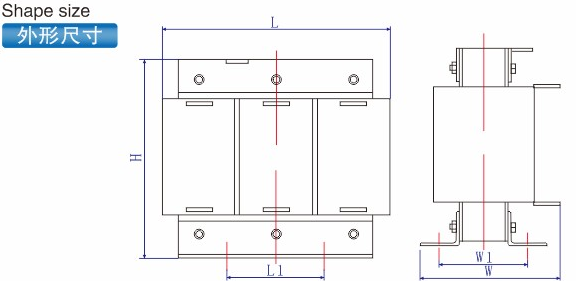

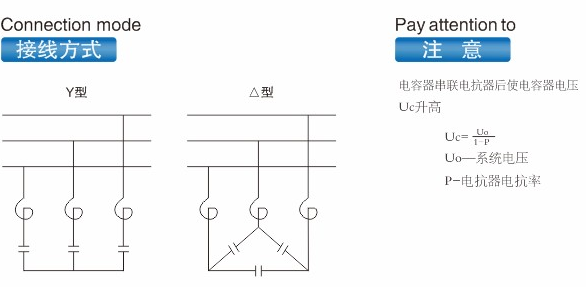

接线方式与外形尺寸：
