产品简述：

     LSB系列有源滤波器模块适用于三相三线制或三相四线制配电系统。

     LSB系列有源滤波器基于高速数字信号处理平台，采用瞬时无功检测算法

实时检测电网中的谐波成份，并根据检测结果控制IGBT，使设备产生与电网

上的谐波幅度相同、相位相反的谐波电流。两种电流相互抵消，从而消除电网

上面的谐波电流。

技术指标：

系统参数

电网电压：380V（80%~120%）

电网频率：47.5Hz~52.5Hz

可并机数量：不限

整机效率（100%负载）：≥97%

电网结构：3相4线或3相3线

电流互感器：150：5~30000：5

性能指标

额定容量：50A/75A/100a/150A

滤波范围：2~50次谐波（APF）

滤波能力：实验室环境电流谐波补偿率＞90%（APF）

快速响应时间：＜50μs

全响应时间：＜5ms

目标功率因数：-1~1

谐波补偿：支持

无功补偿：支持

不平衡补偿：支持

有源电力滤波器模块机型列表：

连接方式：

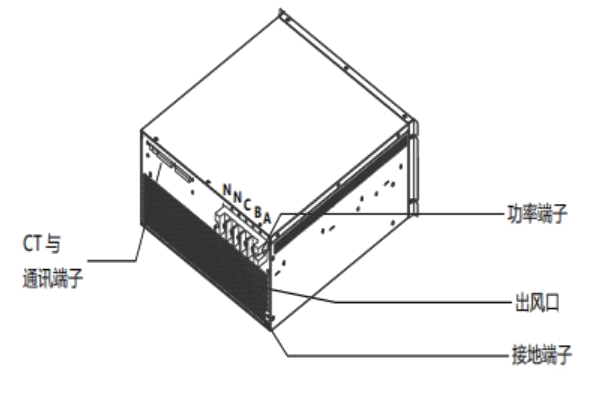

模块的接线端子位于模块后部，分功率端子、CT（电流互感器）端子与通信端子。详情参照下图：
